Die MPH-Produktserie wurde speziell für die Personenkontrolle mit niedrigen und mittleren Sicherheitsanforderungen entwickelt. Acht Lichtschranken überwachen den Durchgang. Sie erkennen die Richtung und verhindern die Schließung, solange eine Person oder ein Objekt sich innerhalb einer Sicherheitszone befindet.

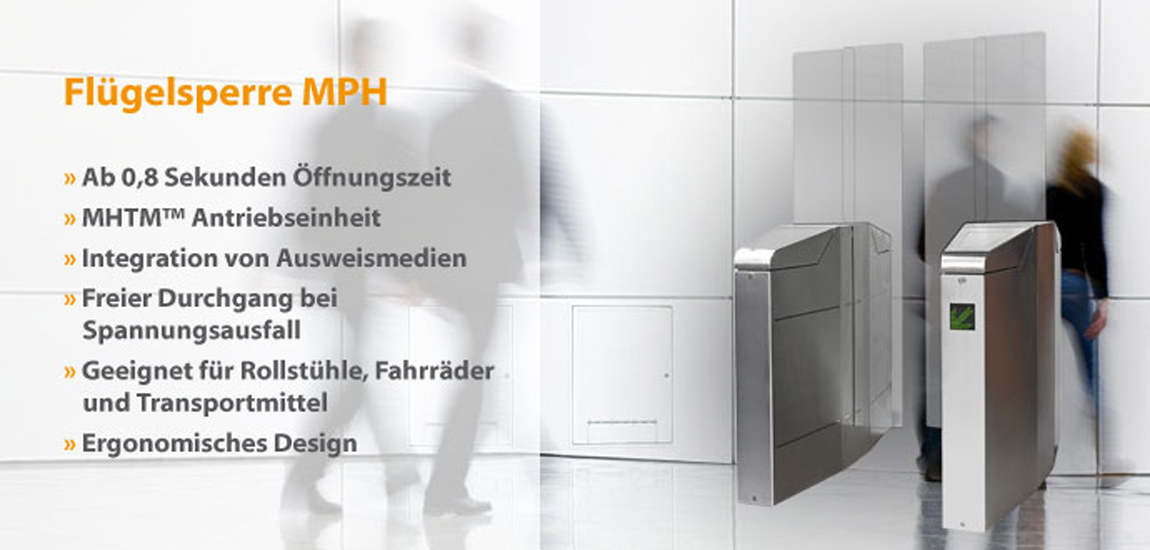

MPH 112
Die MPH-Produktserie wurde speziell für die Personenkontrolle mit niedrigen und mittleren Sicherheitsanforderungen entwickelt. Sie ist in zwei Varianten erhältlich:
- Die Standardversion erlaubt den kontrollierten Zugang von Einzelpersonen. D
- ie Widelane-Version bietet optimalen Durchgang für Rollstuhlfahrer, Personen mit großem Gepäck oder auch für Personen mit Kinderwagen.
Eine Anlage besteht aus mindestens zwei Modulen. Die gemischte Verwendung von Standardversionen und Widelane-Versionen bietet unendliche Konfigurationsmöglichkeiten und die optimale Anpassung an die Umgebung.
Das Gehäuse aus Edelstahl gewährleistet eine ansprechende Optik und bietet die Möglichkeit zur Integration von Zutrittskontrollsystemen (z.B. Kartenleser, Fahrscheinleser). Jeweils am Ende eines Moduls signalisiert ein Display, in welcher Richtung der Durchgang aktiviert ist. Das Gehäuse entspricht der Schutzart IP32 und ist für Innen- sowie Außen-Anwendungen unter einem Dach geeignet.
Der wartungsfreie MHTM™ Antrieb bietet zahlreiche Vorteile, wie zum Beispiel leiser Betrieb, geringe dynamische Kräfte, Hinderniserkennung und sehr schnelle Öffnungs-und Schließzeiten. Im Ruhezustand, weist der Motor sehr geringen Leistungsbedarf auf. Die erzeugte Wärme verhindert Kondensation und ermöglicht die Verwendung der Sperre in extremen Umgebungsbedingungen. In Kombination mit der Logik-Steuerung stehen Systemfunktionen für eine Vielzahl von Anwendungen zur Verfügung
Acht Lichtschranken überwachen den Durchgang. Sie erkennen die Richtung und verhindern die Schließung, solange eine Person oder ein Objekt sich innerhalb einer Sicherheitszone befindet. Sobald die Sicherheitszone wieder frei ist, schließt sich die Sperre automatisch. Die Kombination von Lichtschranken mit den geringen Aufschlagkräften der Sperre sorgt für einen hohen Sicherheitsstandard der Nutzer.
Unerlaubte Zutrittsversuche werden erkannt und lösen einen Alarmimpuls (z.B. bei einer Sicherheitsleitstelle oder einem Video-System) aus. Um ein Aufhebeln der Sperre zu verhindern, ist diese in ihrer geschlossenen Position mechanisch verriegelt. Im Falle eines Stromausfalls oder in einem Notfall öffnet die Sperre automatisch, um einen freien Durchgang sicherzustellen.
|
Technische Daten |
MPH 112 (Standardbreite) |
MPH 112 (Wide lane) |
|---|---|---|
|
Spannung |
110 - 240 Volt AC |
110 - 240 Volt AC |
|
Frequenz |
50 - 60 Hz |
50 - 60 Hz |
|
Durchgangsbreite |
520 mm |
910 mm |
|
Gehäusemaße (BxH) |
300 x 1300 mm |
520 x 1300 mm |
|
Türhöhen |
1200 / 1500 / 1800 mm |
1200 / 1500 / 1800 mm |
|
Leistungsaufnahme max. |
100 W |
100 W |
|
Antrieb |
MHTM™ |
MHTM™ |
|
Öffnungs-/Schließzeiten |
0.6 - 1.2 s |
1.0 - 1.4 s |
|
Personendurchsatz pro Minute |
bis zu 40 Personen |
bis zu 60 Personen |
|
Gewicht (eine Linie) |
200 kg |
ca. 275 kg |
|
Schutzklasse |
IP 32 |
IP 32 |
|
Temperaturbereich |
0 bis +45 °C |
0 bis +45 °C |
Design und Qualität
Das Gehäuse aus Edelstahl (V2A) besteht aus mehreren Segmenten, die kundenspezifisch erweitert werden können. Optionale Zutrittskontrollsysteme (z. B. Kartenleser) können sehr einfach in die Edelstahlfrontplatten integriert werden. Das Gehäuse erfüllt Schutzklasse IP32 und eignet sich für Innenanwendungen und die Installation im überdachten Außenbereich (nur mit zusätzlicher Heizung).
Motor und Steuerung
Der wartungsfreie MHTM™ Motor ist der Kern des getriebelosen Direktantriebs und bietet einen nahezu geräuschlosen Betrieb. In der Ruhestellung wird der Motor mit geringer Leistung bestromt. Die abgegebene Wärme verhindert Kondensation und ermöglicht den Einsatz in extremen Umgebungsbedingungen. Zusammen mit dem Logiksteuergerät MBC-110 bietet das System Funktionen für unzählige Anwendungen.
Umfangreicher Zubehör
Die Flügel / Türen der MPH112 Personensperren sind je nach Sicherheitsanspruch in drei verschiedenen Höhen lieferbar. Magnetic empfiehlt eine Höhe von 1200 mm für mittlere, 1500 mm oder 1800 mm für den Einsatz mit hohen Sicherheitsanforderungen. Die Glastüren bestehen wahlweise aus Einscheibensicherheitsglas (ESG) oder Verbundsicherheitsglas (VSG).
Sicherheit
Durchgehende Personen werden von 8 Lichtschranken überwacht. Diese erkennen die Durchgangsrichtung und verhindern das Schließen solange sich eine Person oder ein Gegenstand im Sicherheitsbereich der Sperre befindet. Nach dem Verlassen schließt die Sperre automatisch. Unberechtigte Zutritts-/Durchgangsversuche werden erkannt und können eine Alarmmeldung auslösen. Bei Spannungsausfällen und in Notfällen öffnet die Sperre selbsttätig und der Durchgang wird freigegeben.
