Die MPP Produkteserie wurde speziell für die Vereinzelung von Personen bei beengten Platzverhältnissen und niedrigen Sicherheitsanforderungen entwickelt. Im Gegensatz zur langen Version der MPP Drehsperre dient diese Variante zur Vereinzelung von Personen in extrem Platzverhältnissen.

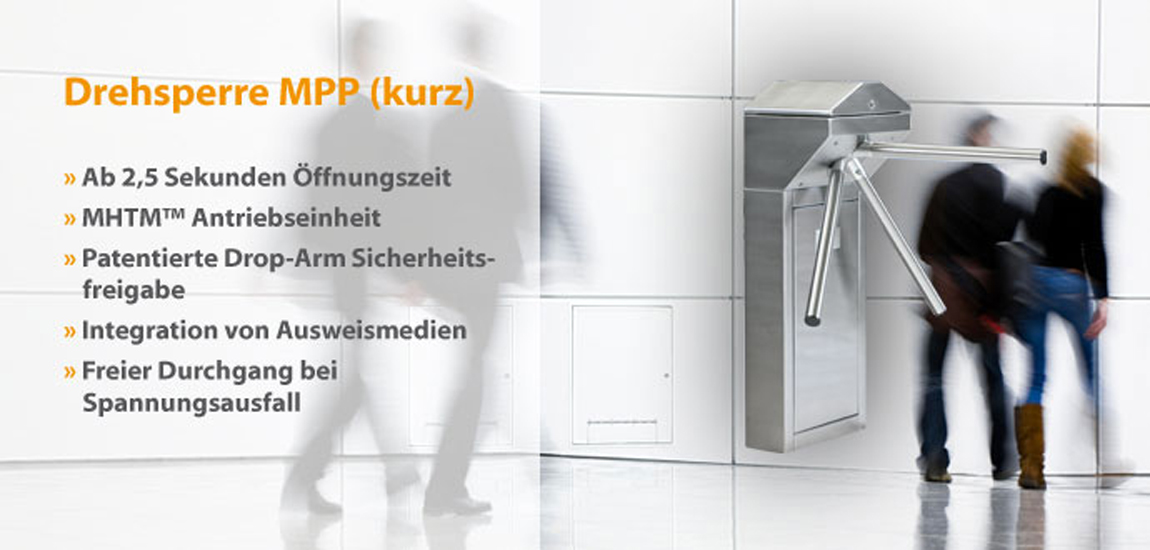

MPP 112 / 212
Die MPP Produkteserie wurde speziell für die Vereinzelung von Personen bei beengten Platzverhältnissen und niedrigen Sicherheitsanforderungen entwickelt.
Im Gegensatz zur langen Version der MPP Drehsperre dient diese Variante zur Vereinzelung von Personen in extrem Platzverhältnissen. Durch die optionale Integration einer Kassenfunktion eignet sich die Kurzversion des MPP zum Beispiel für den Einsatz bei kostenpflichtigen Dienstleistungen wie Toiletten auf Rasthöfen und Tankstellen.
Die Drehsperre MPP ist in zwei Gehäusevarianten mit den Schutzklassen IP32 und IP44 verfügbar. Beide Varianten sind durch ein optionales Aufbaugehäuse problemlos durch Kontrollsysteme wie Kartenleser, Fingerabdruck-Scanner, etc. erweiterbar. Als Sperrelement dienen drei Sperrarme, welche den Durchgang in beide Richtungen ermöglichen.
Die MHTM™ Antriebseinheit ermöglicht einen direkten Antrieb der Sperrarme ohne zusätzliches Getriebe. Diese bietet einen nahezu geräuschlosen Betrieb, kleinste dynamische Aufschlagkräfte, niedrige Abnutzung und höchste Positioniergenauigkeit der rotierenden Arme. Der MHTM™ Motor arbeitet unter konstanter Leistung in der Ausgangsposition. Die so erzeugte Wärme verhindert Kondenswasserbildung und verlängert somit die Lebensdauer des Motors.
Optional können MPP Drehsperren mit dem patentierten Drop-Arm-Mechanismus ausgestattet werden. Dieser Mechanismus bewirkt, dass nach einem Stromausfall der oberste Sperrarme abklappt und so den Durchgang freigibt. Wenn der Strom wieder eingeschaltet wird, kehrt der abgeklappte Sperrarm in seine Ausgangsposition zurück und Drehsperre errreich so Ihren Betriebszustand weitere Befehle/Eingriffe.
|
Technische Daten
|
MPP 112 / 212
|
|---|---|
|
Spannung |
110 - 240 Volt AC |
|
Frequenz |
50 -60 Hz |
|
Leistungsaufnahme max. |
65 Watt (bei Bewegung, ohne optional erhältliche Heizung) |
|
Einschaltdauer |
100 % |
|
Antrieb |
MHTM™ |
|
Gehäuseabmessungen (BxLxH) |
300 x 400 x 1035 mm |
|
Schutzklasse |
IP 32 / 44 |
|
Gewicht |
40 kg |
|
Temperaturbereich |
-25 bis +50 °C |
Design und Qualität
Das Gehäuse des MPP112 besteht aus geschliffenem 1.4016 Nirosta Edelstahlblech mit Schutzklasse IP 32. Die Ausführung ist ausschließlich für den Einsatz in Gebäuden geeignet. Darüber hinaus steht eine Sonderausführung für den Einsatz im Ausßenbereich aus geschliffenem Edelstahlblech 1.4404 mit Schutzklasse IP 44 zur Verfügung. Diese ist auch ohne Überdachung einsetzbar.
Motor und Steuerung
Die Drehsperre MPP basiert auf der MHTM™ Motortechnologie mit Sensor Technik, der ein direktes Antreiben der Sperrbügeleinheit ohne zusätzliches Getriebe ermöglicht. In Kombination mit der Steuereinheit MBC profitieren Sie von geringen dynamischen Aufschlagkräften, geringerm Verschleiß sowie einer höchstmöglichen Positioniergenauigkeit der Sperrbügel. Eine Dauerbestromung des MHTM™ Antriebs in der Home Position verhindert die Bildung von Kondenswasser.
Drop-Arm Mechanismus
Für Notfälle wie z. B. Brand, oder bei Stromausfall hat Magnetic den Drop Arm entwickelt und patentiert. Der Sperrarm dreht nach Aufschalten eines Kontaktes oder bei Stromausfall nach unten weg und gibt somit den Durchgang frei. Nach Wegnahme des Kontaktes oder bei Spannungswiederkehr wird der Sperrbügel automatisch aufgenommen und die Home Position wiederhergestellt.
Typische Anwendungen
Personensperren von Magnetic Autocontrol sind für eine Vielzahl unterschiedlichster Anwendungen konzipiert. Die Drehsperre MPP kann beipielsweise für die Personenvereinzelung an Bahnhöfen, Flughäfen, Sportstadien, Museen oder Firmeneingängen verwendet werden.
