Die modular aufgebauten Drehkreuze der MPT Produkteserie dienen der Zutrittskontrolle von Personen zu geschützten Bereichen. Sie können bidirektional betrieben und ohne schwere Hebevorrichtungen vor Ort installiert werden. Die Installation erfolgt entweder direkt auf einer Betonoberfläche oder alternativ auf einem Fundamentrahmen.

MPT 132 / 33 / 30

Die modular aufgebauten Drehkreuze der MPT Produkteserie dienen der Zutrittskontrolle von Personen zu geschützten Bereichen. Sie können bidirektional betrieben und ohne schwere Hebevorrichtungen vor Ort installiert werden. Die Installation erfolgt entweder direkt auf einer Betonoberfläche oder alternativ auf einem Fundamentrahmen - zum Beispiel bei einem gepflastertem Untergrund.

Jedes Drehkreuz besteht aus einer Mittelsäule (Center) mit drei um 120° versetzten Sperrelementen sowie zwei Sperrelementen, die einen unkontrollierten Zutritt in den Centerbereich verhindern. Auf Anfrage ist auch eine 4x90° Teilung bei den elektromechanischen und mechanischen Drehkreuzen verfügbar . Die Steuerung und der Antrieb sind in einem Trägerbalken oberhalb des Centers montiert. Kontrollmedien wie zum Beispiel Kartenleser können einfach installiert werden. Für die Leser gibt es einen Befestigungswinkel auf jeder Seite und das Steuergerät für die Zutrittskontrolle kann im Trägerbalken plaziert werden.

Per Standard werden die Drehkreuze in feuerverzinktem Stahl ausgeliefert. Alternativ besteht die Möglichkeit der Pulverbeschichtung in RAL Farben oder die Ausführung in Edelstahl. Ebenso stehen Versionen Edelstahlcenter zur Wahl.



Die Drehkreuze MPT sind in drei verschiedenen Varianten verfügbar:

Elektromotorisch

Der wartungsfreie MHTM™ Antrieb ist die Basis dieses Drehkreuzes. Er bietet zahlreiche Vorteile, wie leiser Betrieb, geringe dynamische Kräfte und Erkennung von Blockaden. Im Ruhezustand weist der Motor einen sehr geringen Leistungsbedarf auf. Die erzeugte Wärme verhindert Kondensation und ermöglicht die Verwendung der Sperre in extremen Umgebungsbedingungen. Im Falle eines Stromausfalls lässt sich die Sperre frei drehen (Standard-Option). Eine optionale Verriegelung für den Eintritt in eine oder beide Richtungen, ist auf Anfrage verfügbar.

Elektromechanisch

Das elektromechanische Drehkreuz wird manuell durch den Benutzer gedreht. Der Verriegelungsmechanismus beinhaltet eine Kurvenscheibe und zwei Verriegelungsmagnete. Diese Einheit wird von einer Steuerung überwacht. Diese Steuerung wurde speziell von Magnetic für diese Anwendung konzipiert. Bei Empfang eines Öffnungssignals wird der entsprechende Magnet angesteuert, welche eine Drehung der Mittelsäule um 120 ° ermöglicht. Die Mittelsäule wird nach dem Erreichen der Grundposition wieder gesperrt. Das Drehkreuz kann nun weitere Öffnungssignale verarbeiten. Im Fall eines Stromausfall kann das Drehkreuz gesperrt oder in eine oder beide Richtung freigegeben werden.

Mechanisch

Das mechanische Drehkreuz enthält eine einfache, aber robuste mechanische Verriegelung. Durch diese Verriegelung ist der Durchgang in einer Richtung immer "gesperrt" und die entgegengesetzte Richtung ist "frei". Typische Anwendungen sind zum Beispiel das Verlassen von Freizeit-Parks, Schwimmbädern oder ähnlichen Einrichtungen.

Technische Daten

MPT 132

MPT 33

MPT 30

Technologie

Motorgesteuert (MHTM™)

Elektromechanisch

Mechanisch

Spannung

230 Volt AC

230 Volt AC

230 Volt AC

Frequenz

50 Hz

50 Hz

50 Hz

Stromaufnahme nom. / max.

0.3 / 1.0 A

0.32 / 0.44 A

-

Einschaltdauer

100 %

100 %

-

Schutzklasse

IP 43

IP 43

IP 43

Abmessungen (BxTxH)

1288 x 1500 x 2235 mm

1288 x 1500 x 2235 mm

1288 x 1500 x 2235 mm

Gewicht

325 kg

320 kg

320 kg

Temperaturbereich

-25 bis +45 °C

-25 bis +45 °C

-25 bis +45 °C

Design und Qualität

MPT Drehkreuze bestehen aus einem Center, einem linken und rechten Seitenteil (Kamm) sowie einem abschließbaren Trägerbalken. Dieser enthält die Verriegelungseinheit, das Steuergerät und je nach Modell den Motor. Standardmäßig besteht das Drehkreuz aus einer heißverzinkten Stahlrohr-Konstruktion. Die Optionen Pulverbeschichtung und Edelstahl V2A oder V4A sind gegen Mehrpreis auf Anfrage lieferbar.

Motor und Steuerung

Es stehen drei verschiedene Modelle zur Verfügung: Das MPT 132 (elektromotorisch) basiert auf der MHTM™ Antriebstechnologie und bietet einen äußerst sanften Betrieb. Das MPT 33 (elektromechanisch) wird manuell vom Benutzer gedreht. Die Verriegelungseinheit besteht aus einer Kurvenscheibe und zwei Elektromagneten. Das MPT 30 (mechanisch) ist das einfachste Modell für z.B. einen Ausgang aus einem Freizeitpark, Schwimmbad, etc.

Umfangreicher Zubehör

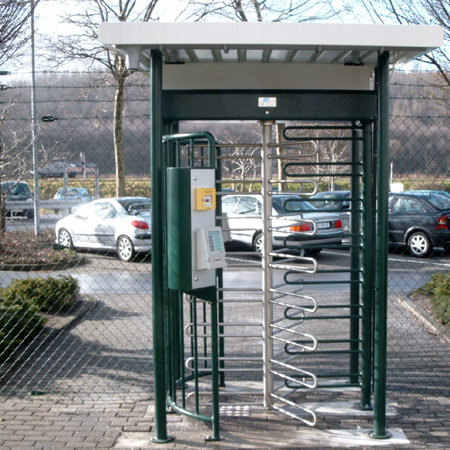

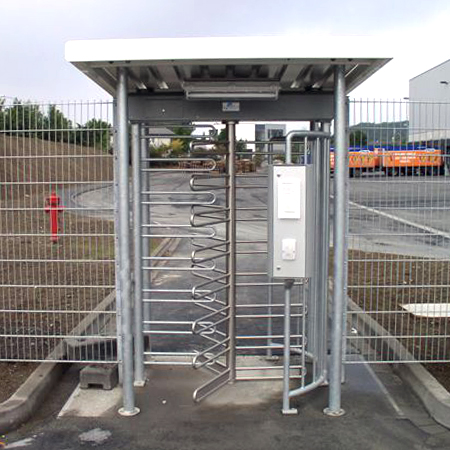

Für die MPT Serie steht Ihnen umfangreiches Zubehör wie zum Beispiel Schwingtüren für Fahrrad- und Rollstuhlfahrer (MPG), Dächer oder Beleuchtungsoptionen zur Verfügung. Ein Fundamentrahmen ermöglicht die Installation der Drehkreuze auf gepflastertem Untergrund. Kundenspezifische Zutrittskontrollen können schnell und einfach in der optionalen Anbausäule integriert werden.

Sicherheit

Die Antriebseinheit des MPT 132 bietet extrem geringe Aufschlagkräfte sowie eine Aufschlagerkennung. Bei Stromausfall wird der Durchgang per Standard freigegeben. Für die Verriegelung bei Stromausfall ist eine optional lieferbare Verriegelungseinheit notwendig.
